Markeren:
D355A-5 servicepakket voor het afdichten van cilinders
, D355A-3-kits voor het repareren van cilinderdichtingen
, 707-98-64100 kit voor het vervangen van een cilinderdicht
1. Snelle details van afdichting 707-98-64100:
| Onderdeelnr. |
707-98-64100 |
| Machine |
Wiellader |
| Grootte |
OEM |
| Materiaal |
PU |
| Oliekeerring type |
AFDICHTINGSKIT |
2. 707-98-64100 onderdelen in groep :
| NR. |
ONDERDEELNR. |
NAAM ONDERDEEL |
AANT. |
| 1 |
195-63-13142 |
CILINDER, L.H. |
1 |
| 1 |
195-63-13240 |
CILINDER, R.H. |
1 |
| 2 |
195-63-12640 |
BUS |
2 |
| 3 |
195-63-13131 |
KOP, CILINDER |
1 |
| 4 |
07177-09035 |
BUS |
1 |
| 5 |
07000-16150 |
O-RING (KIT) |
1 |
| 6 |
07146-05152 |
RING, BACK-UP (KIT) |
1 |
| 7 |
707-51-90110 |
U-PACKING (KIT) |
1 |
| 8 |
01010-82775 |
BOUT |
4 |
| 9 |
01602-22783 |
SLUITRING, VEREN |
4 |
| 10 |
707-54-90010 |
DRUKRING |
1 |
| 11 |
07177-09020 |
BUS |
1 |
| 12 |
07000-13110 |
O-RING (KIT) |
1 |
| 13 |
195-63-94170 |
AFDICHTING, STOF (KIT) |
1 |
| 14 |
07179-13104 |
VEER RING |
1 |
| 15 |
01010-51860 |
BOUT |
2 |
| 16 |
01602-21854 |
SLUITRING, VEREN |
2 |
| 17 |
195-63-13920 |
STANG, ZUIGER |
1 |
| 18 |
07137-05509 |
BUS |
1 |
| 19 |
07000-13055 |
O-RING (KIT) |
2 |
| 20 |
04071-00125 |
VEER RING |
2 |
| 21 |
07000-12055 |
O-RING (KIT) |
1 |
| 22 |
07001-02055 |
RING, BACK-UP (KIT) |
2 |
| |
195-63-13930 |
ZUIGERMONTAGE |
1 |
| 26 |
707-44-16180 |
RING, ZUIGER (KIT) |
1 |
| 27 |
707-39-16820 |
RING, SLEET (KIT) |
2 |
| 28 |
707-40-16150 |
HOUDER |
2 |
| 29 |
707-40-16160 |
SPACER |
2 |
| 30 |
01252-31035 |
BOUT |
6 |
| |
195-63-14002 |
KLEP MONTAGE, SNELLE AFVOERKLEP |
1 |
| 32 |
195-63-14163 |
KRAAG |
1 |
| 35 |
195-63-14180 |
VEREN |
1 |
| 36 |
01642-21216 |
SLUITRING |
1 |
| 37 |
01011-51615 |
BOUT |
2 |
| 38 |
01602-21648 |
SLUITRING, VEREN |
2 |
| 39 |
07000-12055 |
O-RING (KIT) |
1 |
| 40 |
195-63-14130 |
BOCHT |
1 |
| 41 |
07000-13048 |
O-RING (KIT) |
1 |
| 42 |
07000-13045 |
O-RING (KIT) |
1 |
| 43 |
01010-51065 |
BOUT |
2 |
| 44 |
01010-51075 |
BOUT |
2 |
| 45 |
01602-21030 |
SLUITRING, VEREN |
4 |
| 46 |
01010-51280 |
BOUT |
2 |
| 47 |
01010-51270 |
BOUT |
2 |
| 48 |
01602-21236 |
SLUITRING, VEREN |
4 |
| 49 |
195-63-13462 |
SLANG, L.H. |
1 |
| 49 |
195-63-13472 |
SLANG, R.H. |
1 |
| 50 |
07000-13035 |
O-RING (KIT) |
1 |
| 51 |
01010-51070 |
BOUT |
4 |
| 52 |
01602-21030 |
SLUITRING, VEREN |
4 |
| 53 |
195-63-13563 |
SLANG, L.H. |
1 |
| 53 |
195-63-13573 |
SLANG, R.H. |
1 |
| 54 |
07000-13045 |
O-RING (KIT) |
1 |
| 55 |
07000-13038 |
O-RING (KIT) |
2 |
| 56 |
01010-51270 |
BOUT |
3 |
| 57 |
01010-51260 |
BOUT |
2 |
| 58 |
01602-21236 |
SLUITRING, VEREN |
5 |
| 59 |
07282-03411 |
KLEM |
1 |
| 60 |
01010-51020 |
BOUT |
2 |
| 61 |
01602-21030 |
SLUITRING, VEREN |
2 |
| 62 |
195-63-13890 |
BEUGEL, L.H. |
1 |
| 62 |
195-63-13990 |
BEUGEL, R.H. |
1 |
| 63 |
01010-51025 |
BOUT |
2 |
| 64 |
01643-31032 |
SLUITRING |
2 |
| 65 |
07283-23442 |
CLIP |
2 |
| 66 |
01599-01011 |
MOER |
4 |
| 67 |
01643-31032 |
SLUITRING |
4 |
| 68 |
707-88-11220 |
PLAAT |
1 |
| 69 |
07283-23442 |
CLIP |
2 |
| 70 |
01599-01011 |
MOER |
4 |
| 71 |
01643-31032 |
SLUITRING |
4 |
| 72 |
195-63-12170 |
PLAAT |
1 |
| 73 |
01010-51870 |
BOUT |
1 |
| 74 |
01602-21854 |
SLUITRING, VEREN |
1 |
| KIT |
707-98-64100 |
SERVICE KIT |
2 |

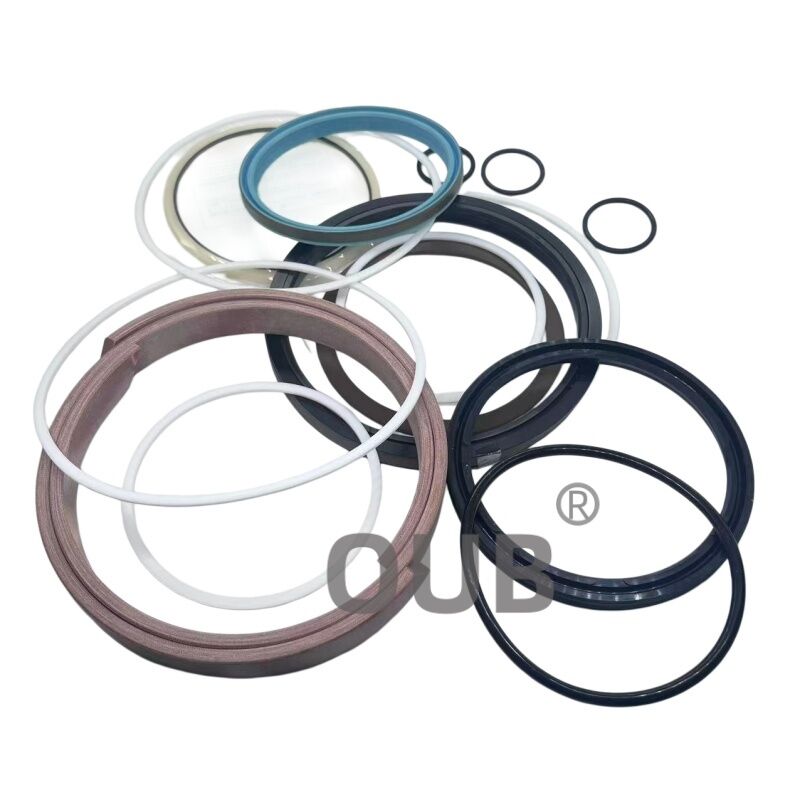

3. 707-98-64100 afbeelding:
4. Service onderdeelnummer :
| ONDERDEELNR. |
ONDERDEELNR. |
Onderdeelnr. |
| 707-99-67760 |
707-99-75470 |
707-98-62120 |
| 707-99-67770 |
707-99-75490 |
707-98-64400 |
| 707-99-67830 |
707-99-67120 |
707-99-74140 |
| 707-98-29661 |
707-99-67120 |
707-99-74140 |
| 707-51-17030 |
707-98-26070 |
707-98-62131 |
| 707-51-17130 |
707-98-34590 |
707-98-14610 |
| 707-99-59320 |
707-99-67290 |
707-99-47730 |
| 707-99-59330 |
707-99-67300 |
707-99-47780 |
| 707-99-59430 |
707-98-47720 |
707-99-48610 |
| 707-99-46120 |
707-99-54140 |
707-99-77220 |
| 707-98-25980 |
707-98-37130 |
707-51-95650 |
5. Veelgestelde vragen
V: Ik heb volledige reparatie-afdichtingsaccessoires nodig voor de stuurcilinder van een wiellader, kunt u bevestigen welk onderdeelnummer ik moet raadplegen?
A: Het exacte bijpassende onderdeelnummer is 707-98-64100, deze complete afdichtingskit voor de stuurcilinder is speciaal ontworpen voor onderhoud ter plaatse van stuurcilinders van wielladers en voor volledige revisietaken van hydraulische cilinders.
V: Op welke hydraulische cilinderassemblage past onderdeelnummer 707-98-64100 op wielladerapparatuur?
A: 707-98-64100 is van toepassing op de hydraulische stuurcilinder, die de draairichting van de hele machine regelt voor flexibele routeaanpassing tijdens het laden van bulkmaterialen en overslagwerkzaamheden.
V: Welke grondstoffen vormen elke afdichtingscomponent in deze reparatieset?
A: Het maakt gebruik van NBR voor oliebestendige O-ringen, PU slijtvaste stangafdichtingslippen, PTFE anti-extrusie back-upringen en nylon slijtringen om zijdelingse krachten en frequente wrijving met korte slag op te vangen.
V: Kunt u mij iets vertellen over de verwerkingsprecisie en het fysieke uiterlijk van deze afdichtingsreserveonderdelen?
A: Elke afdichting behoudt zijn inherente materiaalkleur, alle cirkelvormige randen zijn fijn afgeschuind, de werkende contactoppervlakken zijn precisie bewerkt om slijtage onder herhaalde stuurzwaaibewegingen te verminderen.
V: Kan dit product effectief lekkage van hydraulische olie voorkomen?
A: Het precieze ontwerp van de maat vermindert effectief interne lekkage en externe olielekkage.
V: Welke bouwscenario's vereisen vaak deze armcilinder-afdichtingskit voor regelmatig onderhoud?
A: Het wordt veel gebruikt voor het onderhoud van minigraafmachines die werken aan funderingsprojecten voor villa's, landschapsbouw, sleufgraven en reconstructie van landelijke wegen.
