Markeren:
Stofafdichtring D70LE-12
, Stofafdichtring D85ESS-2
, Stofafdichtring 07016-00256
1. Snelle details van afdichting 07016-00256 :
| Onderdeelnr. |
07016-00256 |
| Machine |
grader |
| Grootte |
OEM |
| Materiaal |
NBR |
| Type oliekeerring |
WISSELAAR AFDICHTING |
2. 07016-00256 onderdelen per groep :
| NR. |
ONDERDEELNR. |
NAAM ONDERDEEL |
AANT. |
| 2 |
124-960-2781 |
VOERING |
3 |
| 3 |
124-960-2791 |
VOERING |
1 |
| 4 |
04412-10512 |
Klinknagel |
32 |
| 5 |
101-33-21221 |
VEER |
1 |
| 6 |
04400-00514 |
Klinknagel |
2 |
| 7 |
101-33-11310 |
BOUT |
1 |
| 8 |
124-960-2610 |
MOER |
1 |
| 9 |
124-960-2620 |
HEFBOOM |
1 |
| 10 |
124-960-2630 |
PEN |
1 |
| 11 |
04050-13040 |
PEN |
1 |
| 12 |
124-960-2640 |
PEN |
1 |
| 13 |
124-960-2650 |
VORK |
1 |
| 14 |
04205-11238 |
PEN |
1 |
| 15 |
01641-21223 |
SLUITRING |
1 |
| 16 |
04050-13020 |
PEN |
1 |
| 17 |
01582-11210 |
MOER |
1 |
| 18 |
124-960-2660 |
PEN |
1 |
| 19 |
07000-01009 |
O-RING |
1 |
| 20 |
01010-81020 |
BOUT |
1 |
| 21 |
01602-21030 |
SLUITRING |
1 |
| 22 |
124-960-2671 |
AFDEKKING |
1 |
| 23 |
124-960-2682 |
PAKKING |
1 |
| 24 |
01010-81025 |
BOUT |
15 |
| 25 |
01602-21030 |
SLUITRING |
15 |
| 26 |
124-960-2710 |
CILINDER |
1 |
| 27 |
07000-02060 |
O-RING |
2 |
| 28 |
124-960-2720 |
ZUIGER |
1 |
| 29 |
07006-00040 |
PAKKING |
1 |
| 30 |
10E-63-32390 |
RING |
1 |
| 31 |
124-960-2740 |
SPACER |
1 |
| 32 |
124-960-2750 |
VEER |
1 |
| 33 |
124-960-2760 |
KOP |
1 |
| 34 |
07177-02512 |
BUS |
1 |
| 35 |
07016-00256 |
AFDICHTING |
1 |
| 36 |
01016-51245 |
BOUT |
4 |
| 37 |
01602-21236 |
SLUITRING |
4 |

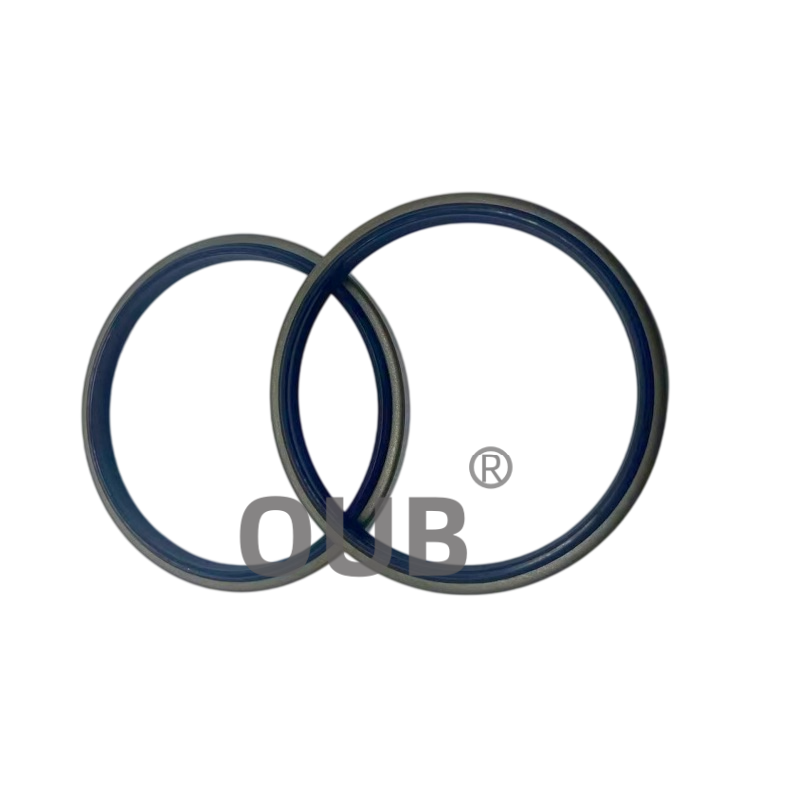

3. 07016-00256 afbeelding:
4. Service onderdeelnummer :
| ONDERDEELNR. |
ONDERDEELNR. |
Onderdeelnr. |
| 707-99-67760 |
707-99-75470 |
707-98-62120 |
| 707-51-10110 |
707-98-26570 |
707-98-38510 |
| 707-51-75110 |
707-98-38510 |
707-98-64420 |
| 707-98-26540 |
707-98-38520 |
707-98-64450 |
| 707-98-26550 |
707-98-38551 |
707-98-66410 |
| 707-98-26560 |
707-98-38600 |
707-98-71020 |
| 707-51-12860 |
707-98-26550 |
707-99-64050 |
| 707-98-26560 |
707-98-38520 |
707-99-64080 |
| 707-98-26570 |
707-98-38551 |
707-98-38600 |
| 707-99-46120 |
707-99-64120 |
707-99-77220 |
5. Veelgestelde vragen
V: Voor welke bouwmachine is stofafdichtingsonderdeelnummer 07016-00256 geschikt?
A: Stofafdichtingsonderdeelnummer 07016-00256 is ontworpen voor de bescherming van de zuigerstang van de hydraulische cilinder van een grader en voor het verwijderen van externe verontreinigingen op de glijdende stang.
V: Welke grondstoffen worden gebruikt voor de stofafdichting 07016-00256?
A: De stofafdichting 07016-00256 maakt gebruik van een flexibele NBR rubberen wislip en een ingebedde metalen inzet, het kan zijn oorspronkelijke structuur behouden onder herhaalde heen-en-weergaande beweging.
V: Welke hoofdtaken voert deze stofafdichting uit?
A: Het schraapt droog stof, aarde en modder van het oppervlak van de zuigerstang, en voorkomt dat deze schurende deeltjes in de cilinder komen en de interne afdichtingselementen beschadigen.
V: Waar wordt deze stofafdichting op de grader geplaatst?
A: Het wordt in de buitenste uitsparing van de kop van de hydraulische cilinder van de grader geperst, precies bij de doorgang waar de zuigerstang in en uit schuift.
V: Welke werkomstandigheden kan deze stofafdichting weerstaan?
A: Het kan een consistente wiswerking behouden wanneer de grader de wegfundering egaliseert in stoffige open gebieden en modderige natte bouwzones.
V: Hoe goed kan deze dubbele afdichtingsconstructie zware modder, fijn bouwstof en zwevend extern gruis weerstaan in langdurige buitenomgevingen?
A: De buitenste elastische lip schraapt grote modderklonten van het stangoppervlak, en de binnenste PTFE-voering blokkeert minuscule stofdeeltjes en terugstromende oliedampen die in de afdichtingsspleten van de cilinder sluipen, wat zorgt voor dubbele stofbescherming.
V: Welke praktische tijdbesparende voordelen kunnen onderhoudstechnici van graafmachines ter plaatse behalen door deze volledig voorgematchte stofwisserkit te gebruiken?
A: Alle standaard wisserformaten voor de hydraulische cilinders van de hele machine zijn voorgematcht in één set zonder aparte bestelling. Personeel hoeft de buitenste groefafmetingen ter plaatse niet meer herhaaldelijk te meten, wat de demontage en vervanging van de cilinder aanzienlijk versnelt.
