Markeren:
Stofwisser afdichting voor D20P-3
, Stofwisser afdichting voor D20P-5A
, D20P stofafdichting vervanging
1. Snelle details van afdichting 07016-00357 :
| Onderdeelnummer |
07016-00357 |
| Machine |
grader |
| Maat |
OEM |
| Materiaal |
NBR |
| Type oliekeerring |
WISSELAAR AFDICHTING |
2. 07016-00357 onderdelen per groep :
| NR. |
ONDERDEELNUMMER |
ONDERDEELNAAM |
AANT. |
| 1 |
101-63-13140 |
CILINDER |
1 |
| 2 |
114-63-55170 |
BUS |
1 |
| 3 |
04065-06220 |
RING,VEER |
2 |
| 4 |
707-29-70010 |
KOP,CILINDER |
1 |
| 5 |
04065-05220 |
RING,VEER |
1 |
| 6 |
707-57-35010 |
HOUDER |
1 |
| 7 |
707-51-35110 |
PAKKING,STANG |
1 |
| 7 |
10E-63-96540 |
U-PAKKING,STANG |
1 |
| 8 |
07177-03525 |
BUS |
1 |
| 9 |
175-63-75190 |
AFDICHTING,STOF |
1 |
| 9 |
07016-00357 |
AFDICHTING,STOF |
1 |
| 10 |
07179-00054 |
RING,VEER |
1 |
| 11 |
707-45-70010 |
SLUITRING |
1 |
| 12 |
07000-12075 |
O-RING |
1 |
| 13 |
07001-02075 |
RING,BACK-UP |
1 |
| 14 |
101-63-13120 |
STANG,ZUIGER |
1 |
| 15 |
707-76-35010 |
BUS |
1 |
| 16 |
04065-05520 |
RING,VEER |
2 |
| 17 |
112-63-12560 |
HOUDER |
1 |
| 18 |
07150-00724 |
ZUIGER |
1 |
| 19 |
07155-00720 |
RING,SLEET |
1 |
| 20 |
112-63-12462 |
PAKKING,ZUIGER |
2 |
| 21 |
112-63-12570 |
HOUDER |
1 |
| 22 |
07165-12426 |
MOER,NYLON |
1 |
| 23 |
101-63-13180 |
BUIS,L.H. |
1 |
| 23 |
101-63-13280 |
BUIS,R.H. |
1 |
| 24 |
01010-31025 |
BOUT |
1 |
| 25 |
01602-01030 |
SLUITRING,VEREN |
1 |

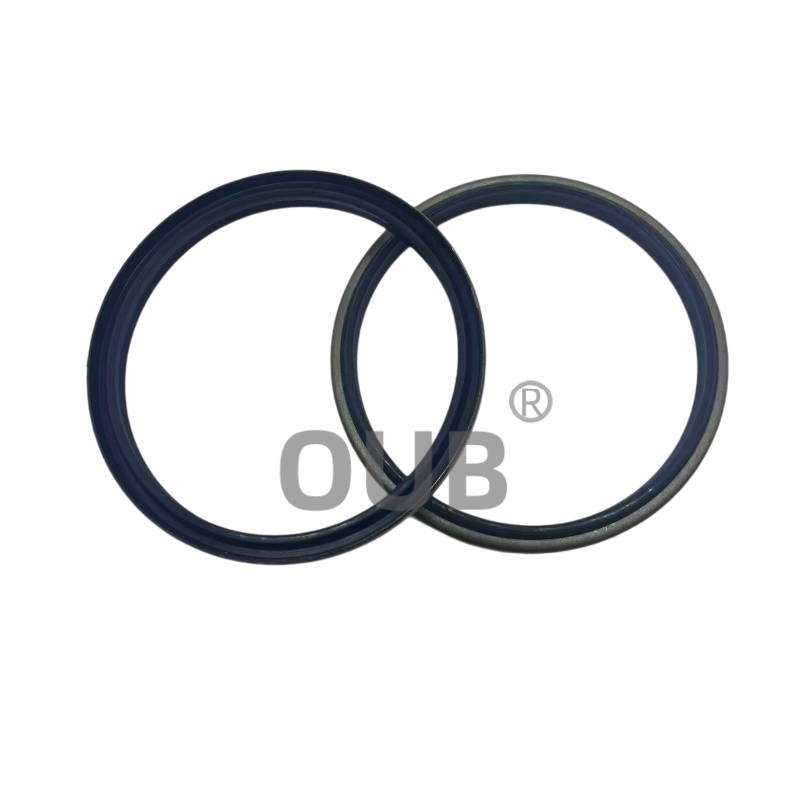

3. 07016-00357 afbeelding:
4. Service onderdeelnummer :
| ONDERDEELNUMMER |
ONDERDEELNUMMER |
Onderdeelnummer |
| 707-99-67760 |
707-99-75470 |
707-98-62120 |
| 707-51-10110 |
707-98-26570 |
707-98-38510 |
| 707-51-75110 |
707-98-38510 |
707-98-64420 |
| 707-98-26540 |
707-51-10130 |
707-51-14110 |
| 707-98-26550 |
707-51-10211 |
707-51-14130 |
| 707-98-26560 |
707-51-11030 |
707-51-16030 |
| 707-51-12860 |
707-51-17030 |
707-98-26070 |
| 707-98-26560 |
707-51-17130 |
707-98-26100 |
| 707-98-26570 |
707-98-38551 |
707-98-38600 |
5. Veelgestelde vragen
V: Voor welke bouwmachine is stofafdichting onderdeelnummer 07016-00357 geschikt?
A: Stofafdichting onderdeelnummer 07016-00357 is gemaakt voor de bescherming van de zuigerstang van de hydraulische cilinder van een grader en voor het verwijderen van extern vuil van de heen en weer gaande zuigerstang.
V: Welke grondstoffen worden gebruikt om de stofafdichting 07016-00357 te produceren?
A: De stofafdichting 07016-00357 maakt gebruik van een flexibele NBR rubberen wisserlip en ingebouwde metalen versteviging, het behoudt een stabiele vorm onder frequente rek- en terugtrekcycli.
V: Wat is de kerntaak van deze stofwisser afdichting?
A: Het schraapt stof, natte modder en fijn gruis van het oppervlak van de zuigerstang, waardoor wordt voorkomen dat schurende verontreinigingen de cilinderassemblage binnendringen en de interne afdichtingsdelen verslijten.
V: Waar wordt deze stofafdichting op de grader gemonteerd?
A: Het wordt in de buitenste groef van de cilinderkop van de hydraulische grader geperst, aan de buitenste opening waar de zuigerstang in en uit de cilinder glijdt.
V: Hoe goed kan deze dubbele stofwisser assemblage bestand zijn tegen zware modder, fijn bouwstof en zwevend extern vuil in langdurige buitenomgevingen?
A: De buitenste elastische lip schraapt grote modderklonten van het stangoppervlak, en de binnenste PTFE-voering blokkeert kleine stofdeeltjes en terugstromende oliedampen die in de afdichtingsspleten van de cilinder sluipen, wat dubbele stofbescherming biedt.
V: Welke praktische tijdbesparende voordelen kunnen onderhoudstechnici van graafmachines op locatie behalen door deze volledig voorgematchte stofwisserkit te gebruiken?
A: Alle standaard wisserformaten voor de hydraulische cilinders van de hele machine zijn voorgematcht in één set zonder aparte bestelling. Personeel hoeft de afmetingen van de buitenste groef niet langer herhaaldelijk ter plaatse te meten, wat de demontage en vervanging van de cilinder aanzienlijk versnelt.
